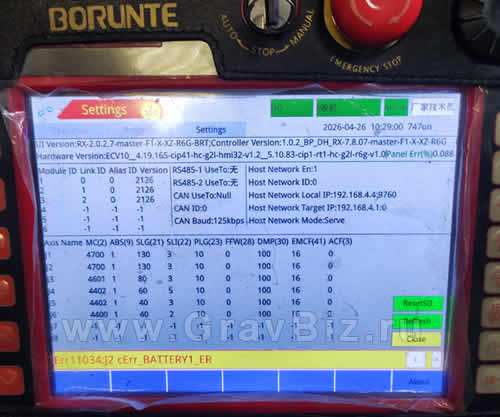

Робот манипулятор инструкция 8.3.4.11034 Ошибка Err11034:J2 cErr_BATTERY1_ER

Робот манипулятор инструкция 8.3.4.11034 Ошибка Err11034:J2 cErr_BATTERY1_ER

Ошибка Borunte Err11034:J2 cErr_BATTERY2_ER

Описание: Ошибка батареи энкодера оси Y.

Причина: У энкодера есть идентификатор сбоя питания.

Как устранить ошибку: 1. Убедитесь в надежном питании энкодера, установите параметр №13 равным 0, чтобы устранить ошибку.



Borunte
