Робот манипулятор инструкция 6.2.2.20.13 Отслеживание изделий на конвейере



Робот манипулятор инструкция 6.2.2.20.13 Отслеживание изделий на конвейере



Робот манипулятор инструкция 6.2.2.20.13 Отслеживание изделий на конвейере

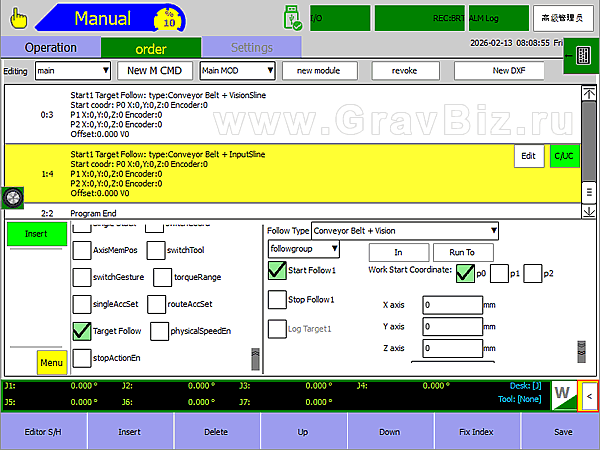

Выберите режим отслеживания (Follow Type):

  • Конвейер + камера (Conveyor Belt + Vision)
  • Конвейер + входной сигнал (Conveyor + Input)

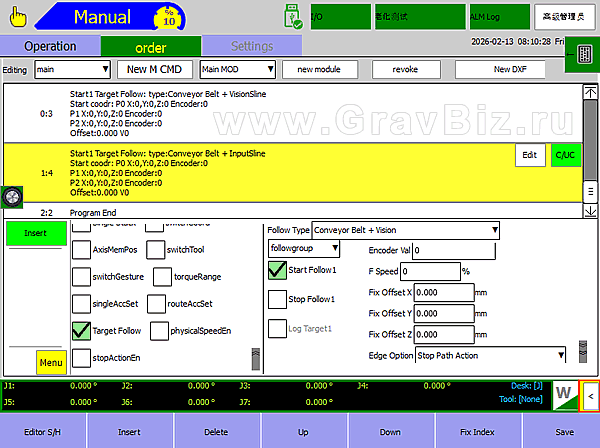

Настройте параметры для P0, P1 и P2 в соответствии с требованиями процесса. При поступлении сигнала,  выполните необходимые команды действия робота.

Завершите операцию после ее выполнения. Подайте сигнал тревоги в соответствии с настройками, если значение выходит за пределы.

Для получения более подробной информации см. спецификацию процесса.



 Assign the following group according to the set following mode (transmission belt + signal or transmission belt + vision), calibrate the relationship of P0, P1 and P2 according to the process requirements and when it is triggered, have corresponding actions in the following area; end the following when action is completed; give alarm according to the settings when it exceeds the following area; for details, please refer to the process specification of following;
